UPSの選定にはエアコンの最大負荷（実測値）1,000VAが供給出来る必要があります。
ネットで調べて条件を満たして、しかもリーズナブルなUPSを探して見つけたのがこれ。

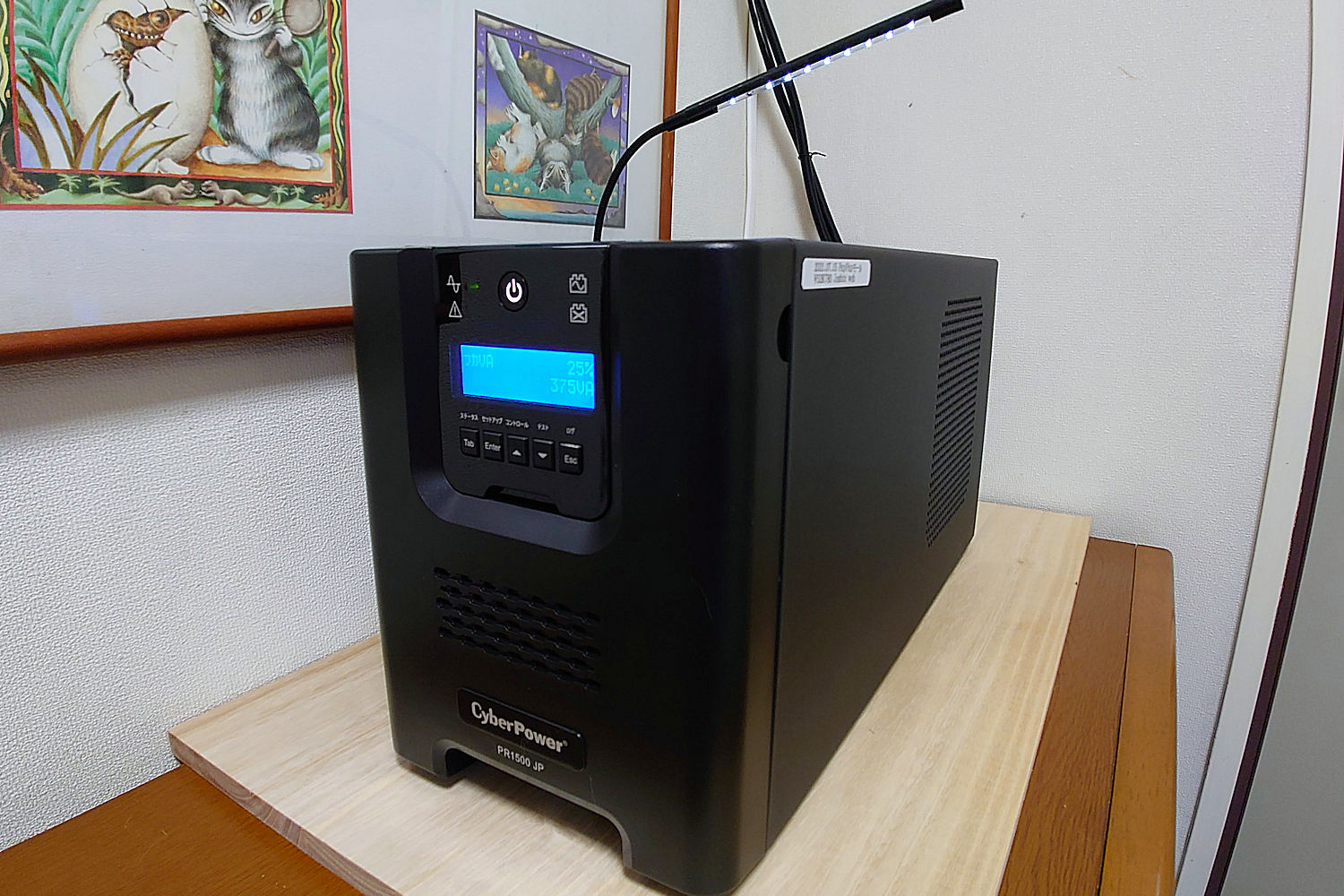

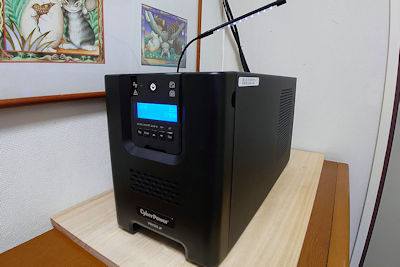

CyberPowerのPR1500JP
1500VA／1050W
価格 52,780円
しかもPayPayボーナス5,744円+Tポイント527付き♪
実質価格46,509円也でした。す。 |
|
|
 |

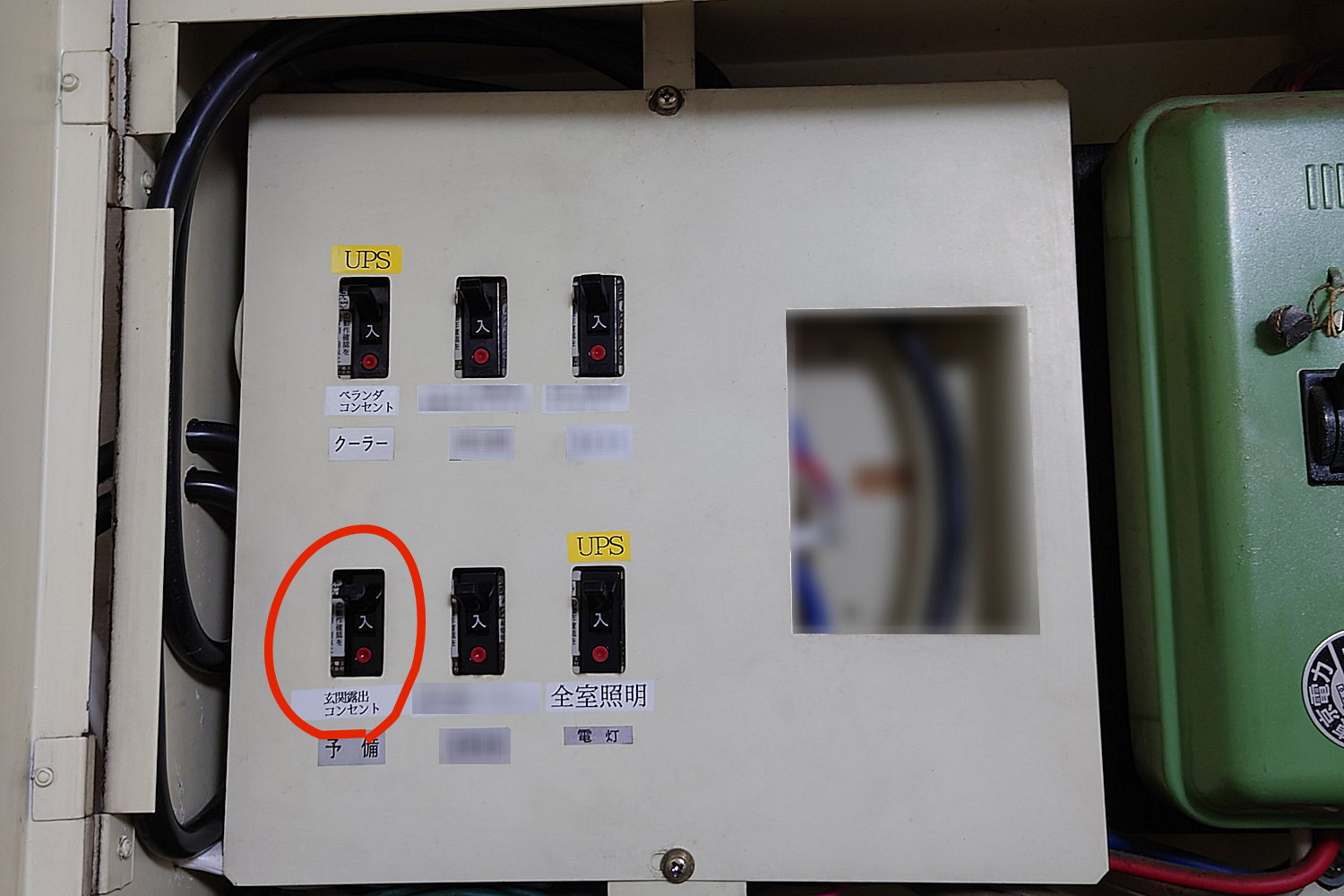

都合の良いことに分電盤の予備ブレーカがあったので、これを使ってUPS専用で給電することにしました。
あとは、UPS専用のコンセントを取り付けて接続です。
|
| |
|
 |

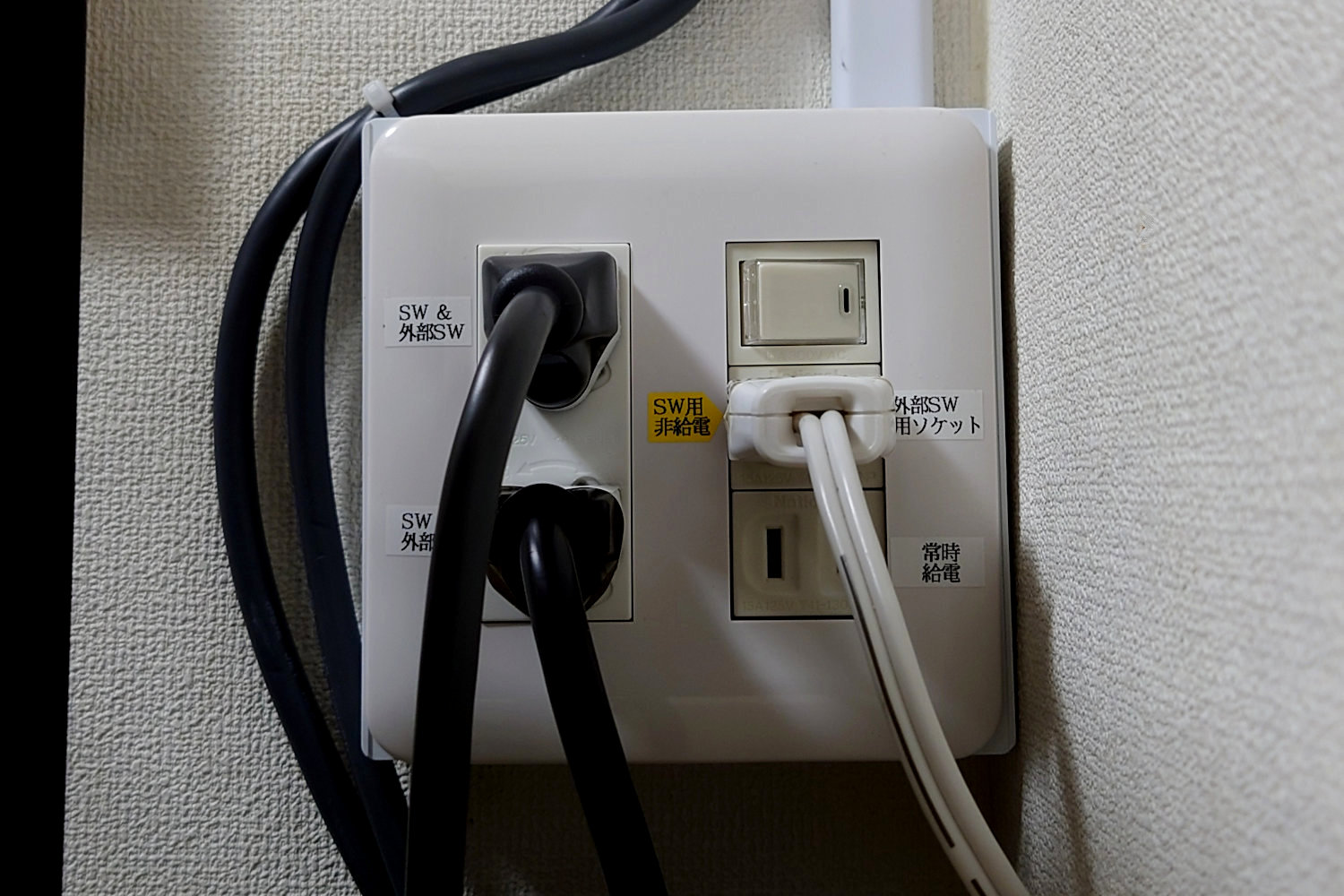

UPS専用コンセントを露出で壁に取り付けました。
電源スイッチと外部スイッチ接続ソケットを取り付けています。
外部スイッチソケットはUPS加熱による発火事故を防ぐ為に温度ヒューズをUPS上部に取り付けています。
もう一つ、UPSと商用の切り替えが必要になってくるので、切り替え盤を作ります。 |
| |
|
 |
商用電源とUPS電源の切り替え盤です。
分電盤に供給する電力を商用電源かUPSかを選択するための切り替え盤です。

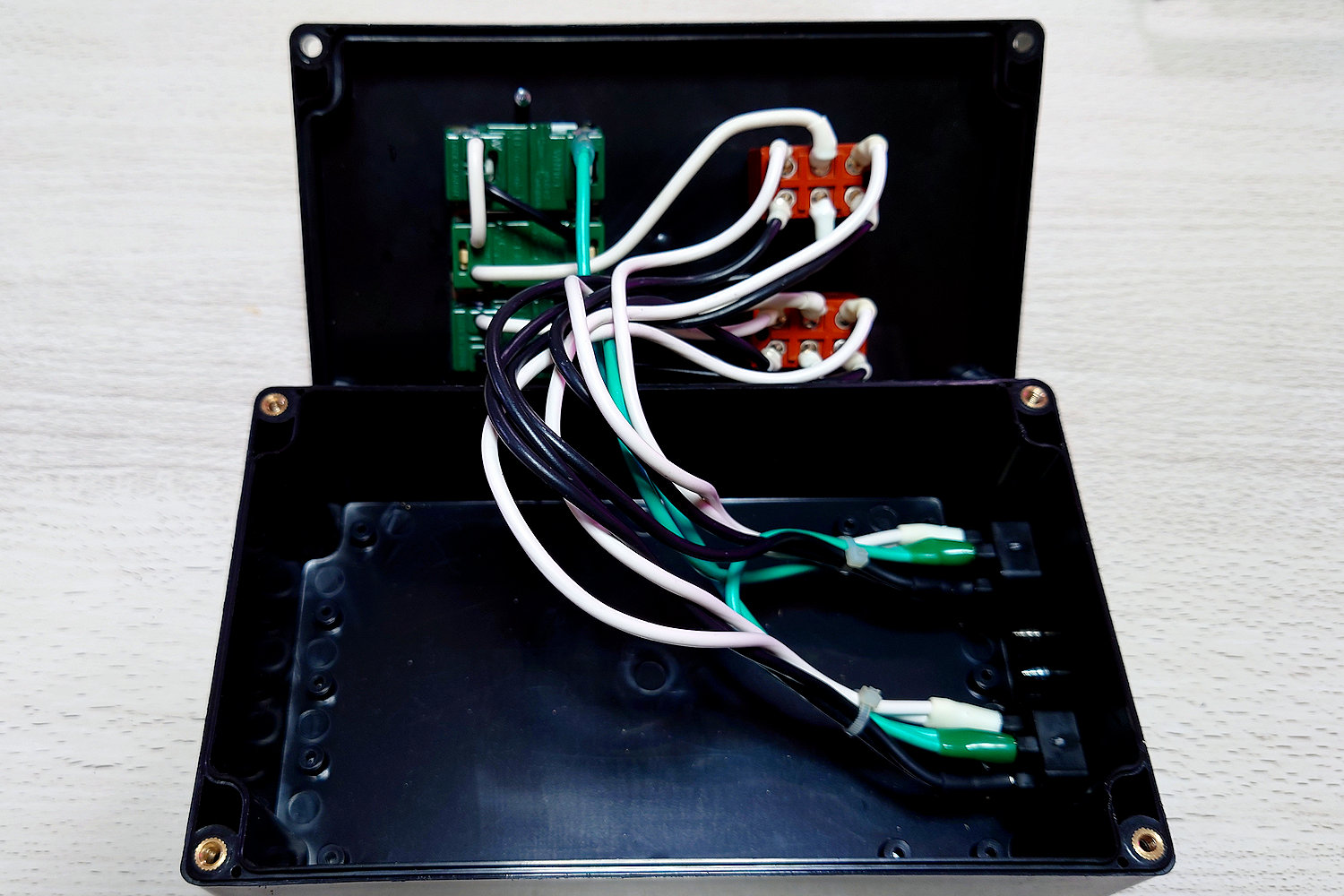

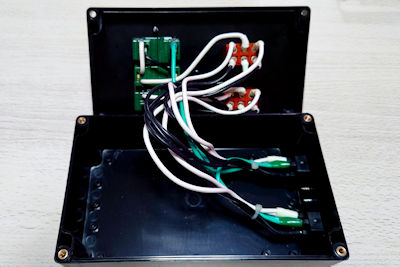

上の写真は内部配線

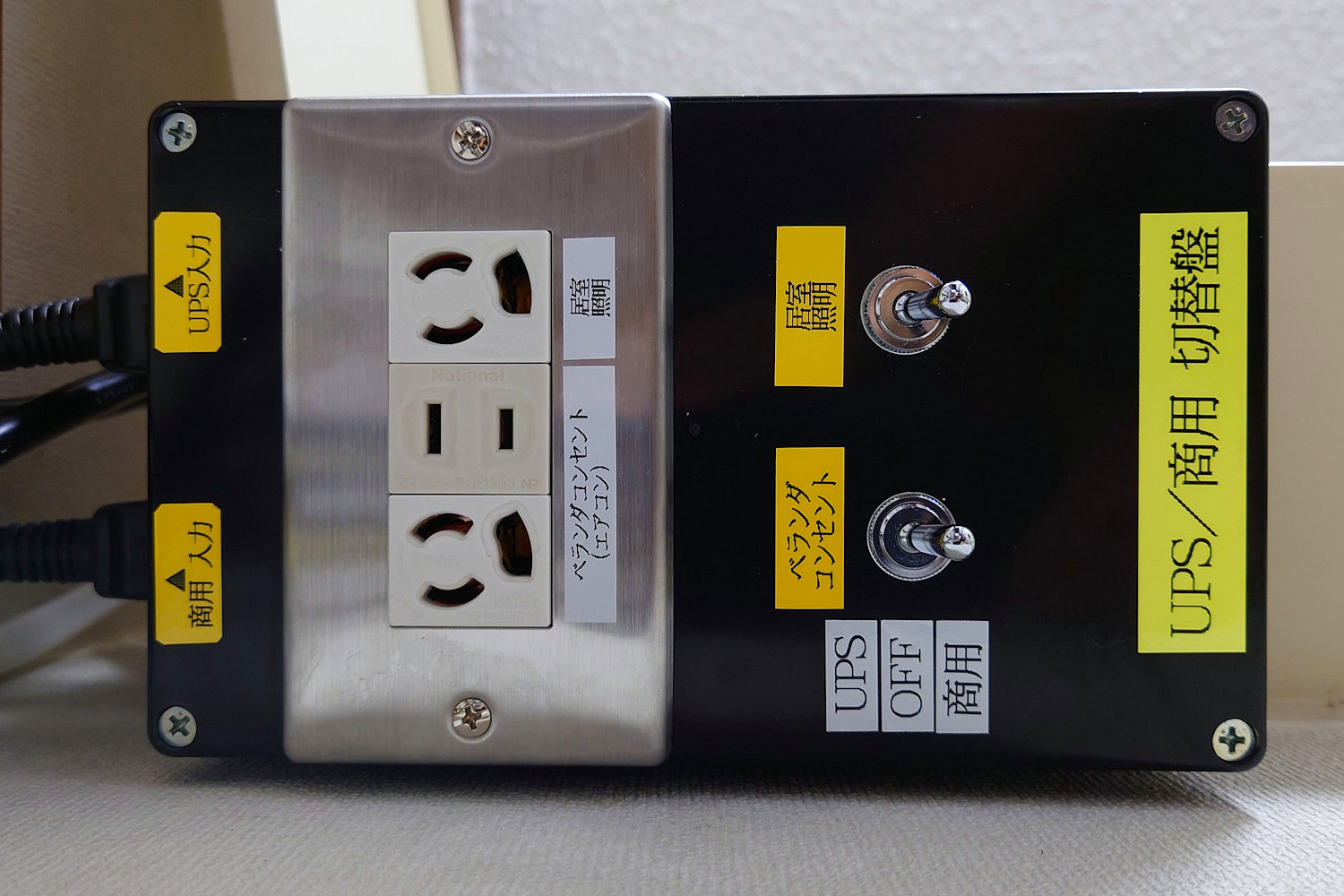

下の写真は外観
|
 |
| |
|

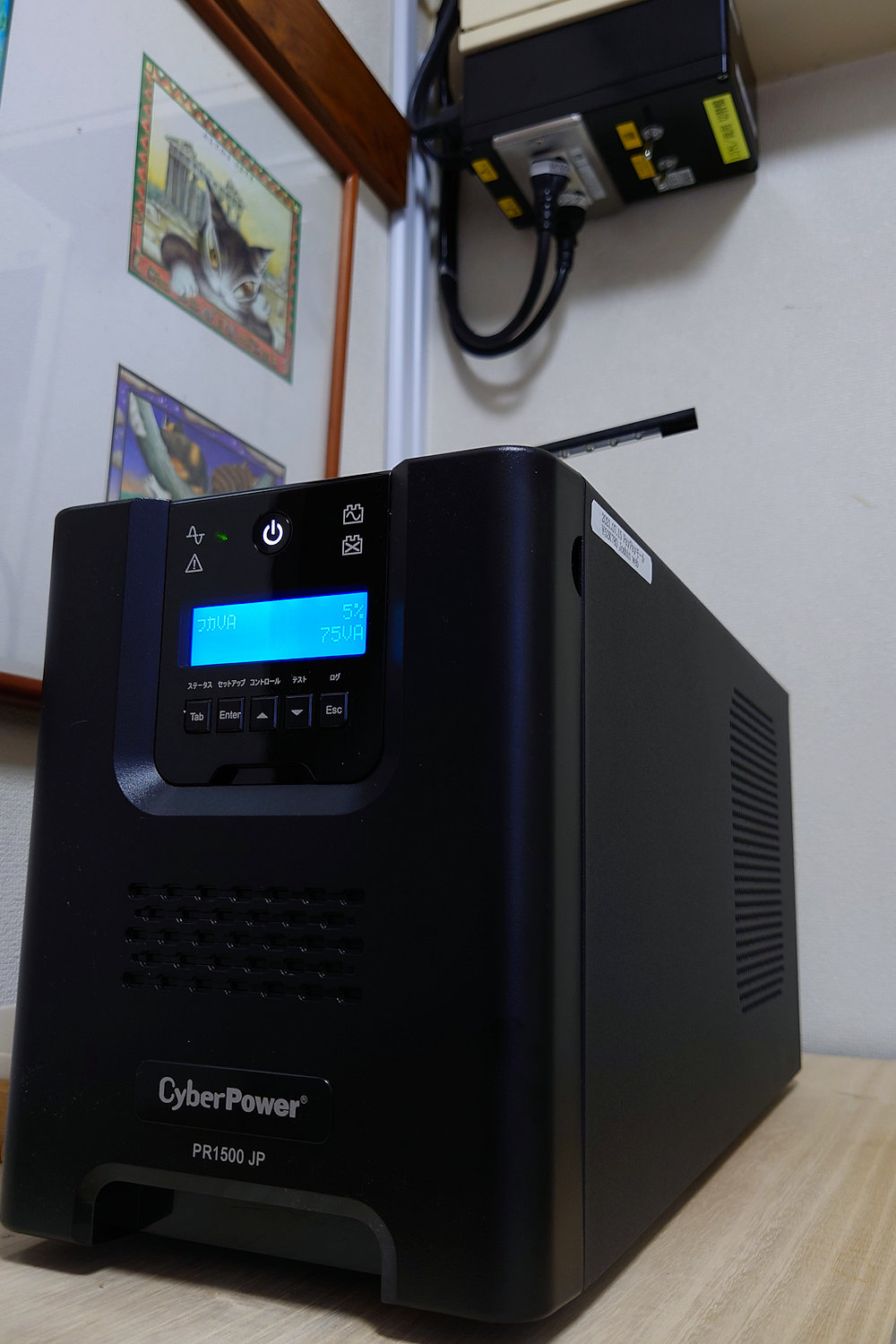

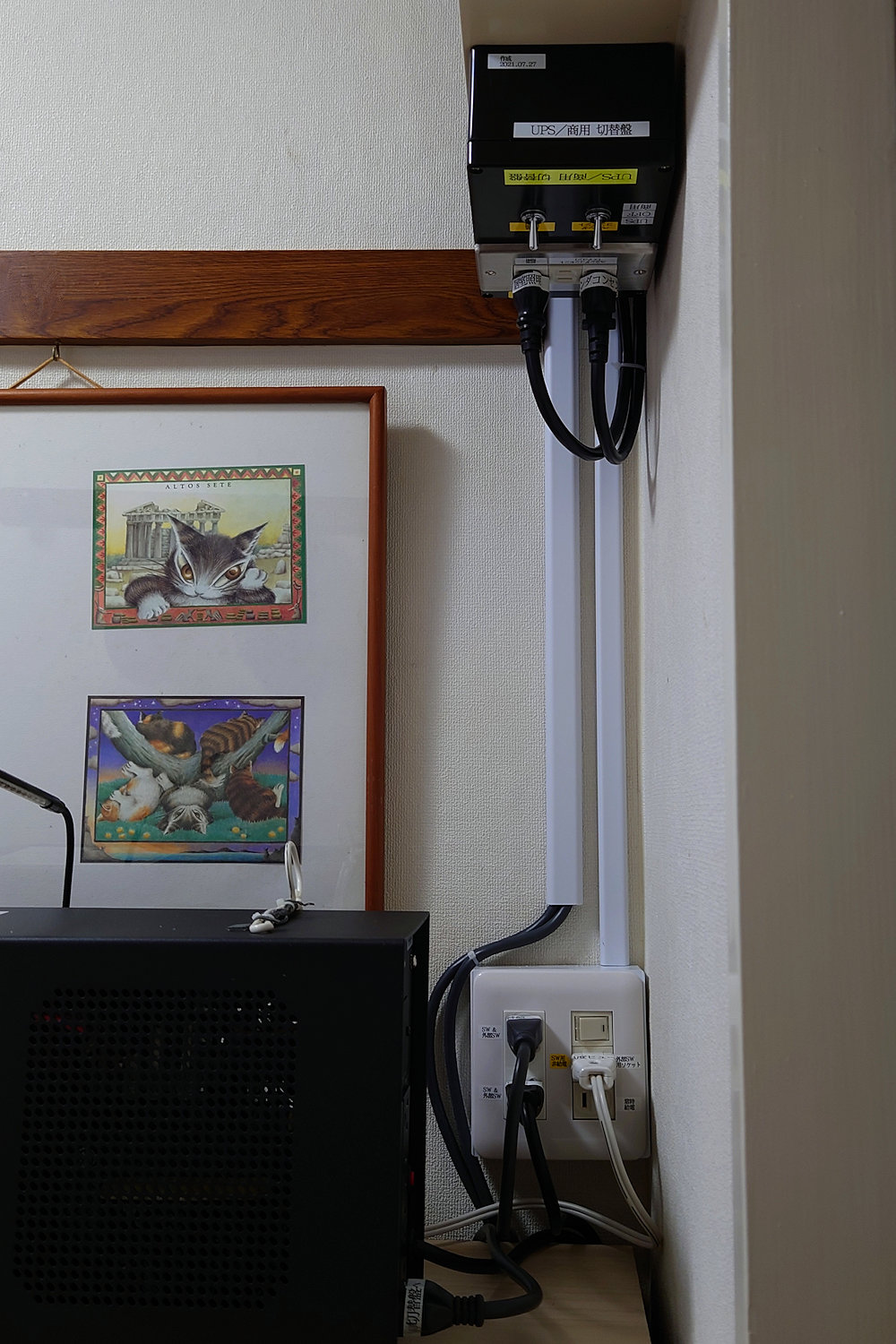

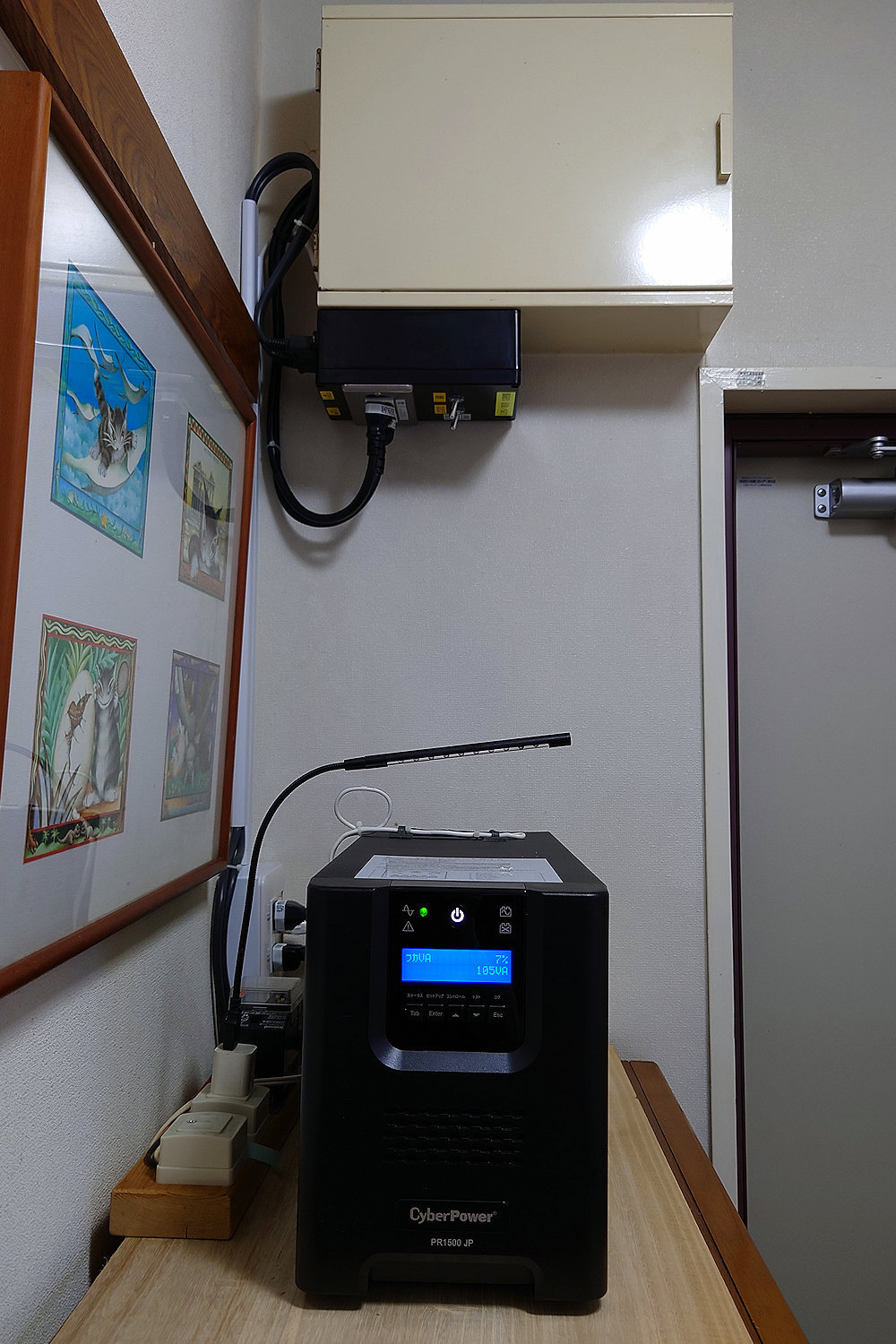

完成はこんな感じです。
玄関に設置したので、ちょっとみっともないですが分電盤が玄関にある為、やむなくUPSも玄関に設置しました。 |
 |
 |
 |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
